Линейный  светильник  Старт  45Вт  6500К.  Разбор,  модификация.

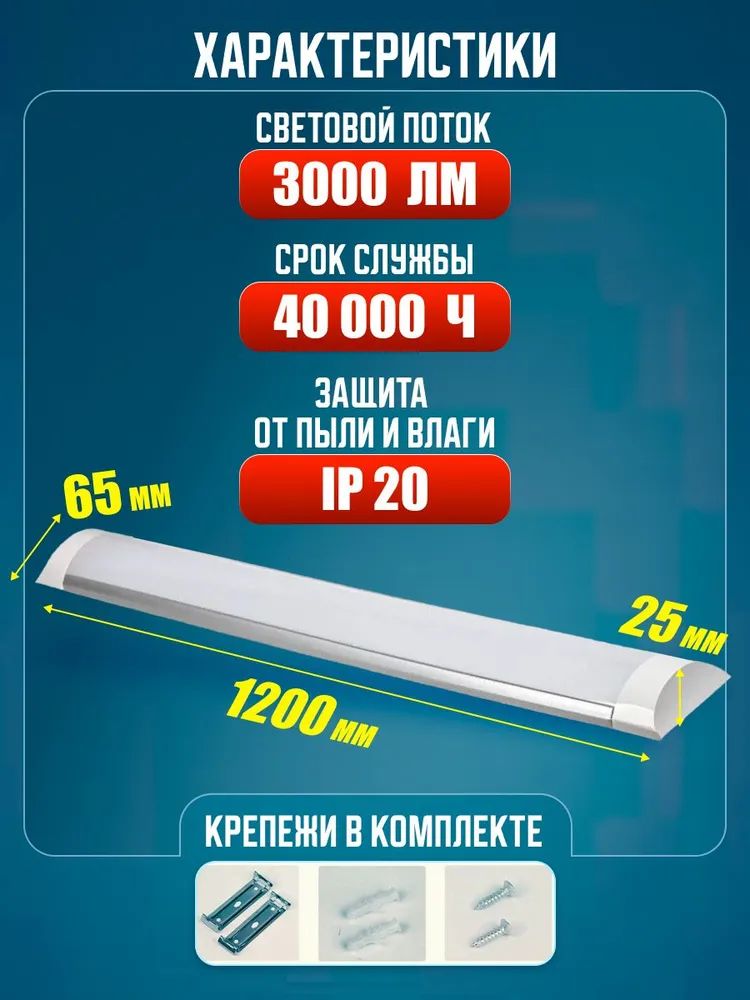

Универсальный  потолочный  светодиодный  линейный  светильник  предназначенный  для  освещения  небольших  помещений  с  высотой  потолков  не  более  трех  метров.  Может  использоваться  для  интерьерного  подсвечивания  определённых  элементов,  подчеркивая  оригинальность  дизайна.  Устанавливается  как  основной  осветитель  на  потолке  накладным  способом,  либо  подвесным  на  тросах.  Крепится  на  стены  и  другие  вертикальные  плоскости  для  декора  или  дополнительной  подсветки  –  накладным  методом,  используя  входящие  в  комплект  кронштейны.

Да,  после  вскрытия  неожиданность  была  не  из  приятных  (почему-то  думалось,  что  они  такие  же,  как  с  двумя  led-линейками.).  Внутри  оказалась  одна  длинная  led-лента...

Светодиоды  подключены  по  схеме  2B48C,  т.е.  2  параллельно  в  цепочке  из  48.  Всего  96  светодиодов  2835.  Предполагается  (!),  что  тут  применили  светодиоды  мощностью  0,2W  с  рабочим  током  60mA.  Немного  вычислений:

0,2Вт  *  96шт.  =  19,2Вт.  Если  бы  стояли  светодиоды  по  0,5Вт,  то  было  бы  48Вт.  Но  мы  знаем,  что  китайцы  на  всём  экономят.  И  уж  тем  более  не  будут  ставить  мощные  светодиоды  и  занижать  суммарную  мощность  в  подгонке  к  заявленной.  И  тут  тоже  есть  нюанс  -  мощность  светильника  ещё  рассчитывается  по  другим  параметрам,  среди  которых  есть  такой  параметр  как  "световой  поток".  А  здесь  уже  необходим  иной  измерительный  прибор.  Но  речь  не  об  этом.  А  об  очередном  обмане.  Ну  не  будет  тут  45Вт  в  светильнике,  даже  если  китайцы  и  разогнали  светодиоды  0,2Вт  повышенным  током.

А  вот  МС  в  драйвере  хорошая.  OCP8196D  универсальна  по  входному  напряжению  (можно  запускать  и  от  110В-127В).  Кстати,  пульсации  отсутствуют!

А  вот  то,  что  по  входу  перед  диодным  мостом  нет  ни  предохранителя,  ни  низкоомного  резистора  -  очень  плохо.  В  условиях  гаража  лучше  такое  (и  подобное)  подключать  через  стабилизаторы  напряжения  (привет  соседям-  сварщикам).

Подбираем  токозадающие  резисторы,  занижаем  ток  и  сравниваем  яркость  "на  глаз"  и  камеру  телефона.

При  Rs1=  2R4  и  Rs2=  2R2  (1,148  Ом),  I=  160mA.
При  Rs=  1R5,  I=  121,6mA.
При  Rs=  2R0,  I=  90,6mA.
При  Rs=  2R2,  I=  81mA.

Оптимальным  оказалось  применение  Rs=  2  Ома.  На  замере  ток  был  90,2  mA,  через  пару  выключений/включений  остановился  на  значении  90,6mA.  Для  светодиодов  с  рабочим  током  в  60mA,  подаваемые  90,6mA  на  пару,  т.е.  в  идеальных  условиях  45,3mA  на  каждый  -  это  очень  щадящий  режим  с  приемлемой  суммарной  яркостью  всего  светильника.  Он  и  греется  меньше,  и  проживёт,  таким  образом,  дольше.  Вопрос  ремонтопригодности  -  спорный.  Но  починить  всё  же  возможно.
