Введение

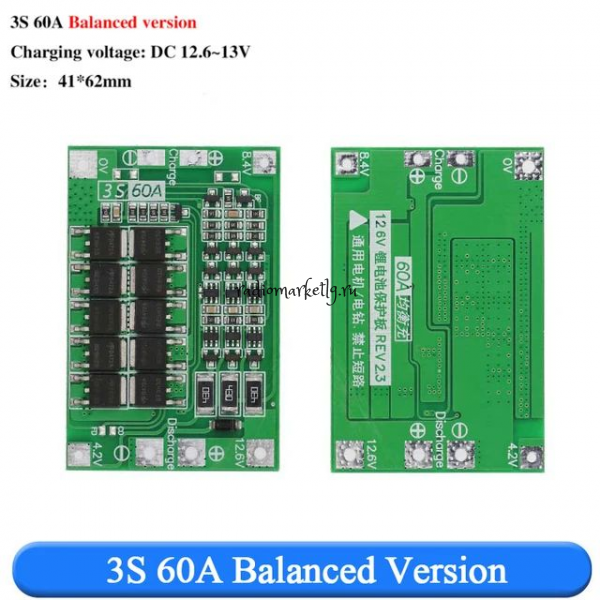

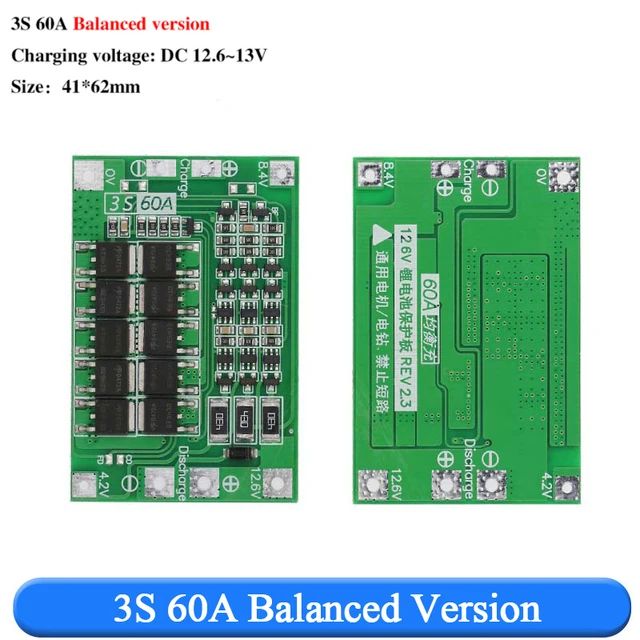

Название  продукта:  Плата  защиты  литиевой  батареи  3S  60A  улучшенная  версия
(1)  Описание  продукта:  Этот  продукт  используется  для  зарядки/разрядки  трех  групп  литиевых  батарей  последовательно,  и  каждая  группа  может  подключать  несколько  литиевых  батарей  параллельно.  Это  может
Выдерживает  непрерывный  ток  зарядки  20А,  непрерывный  ток  разряда  40А,  мгновенный  ток  ниже  80А.  Используется
Во  время  процесса  условия  рассеивания  тепла  должны  быть  хорошими.  Если  условия  рассеивания  тепла  плохие,  пожалуйста,  уменьшите  текущее  использование  и  не  позволяйте  плате
У  ребенка  заметно  ощущается  жар.  Во  время  зарядки  и  разрядки  он  имеет  защиту  от  перезарядки,  защиту  от  переразряда  и  перегрузку  по  току
Защита,  защита  от  короткого  замыкания.  Этот  продукт  можно  использовать  в  электродрели,  опрыскиватели,  СВЕТОДИОДНЫЙ  огни,  реверс  малой  мощности.
Зарядка  и  разрядка  аккумуляторных  батарей  трансформаторов  и  других  изделий.
(2)  Параметры  продукта:
Модель  продукта:  HW-552;
Размер:  41*60*1  мм;
Напряжение  зарядки:  12,6  V-13V;
Максимальный  рабочий  ток:  60А  (условия  рассеивания  тепла  очень  хорошие);
Непрерывный  ток  зарядки  (верхний  предел):  20А;
Непрерывный  ток  разряда  (верхний  предел):  40А;
Максимальная  токовая  защита:  125А;.
Обнаружение  перезарядки:  12,8  V  (для  3  групп  батарей);
Снятие  перезарядки:  12,3  V  (для  3  групп  батарей);
Обнаружение  переразряда:  2,4  V  (для  1  группы  батарей);
Сброс  переразряда:  3,0  V  (для  1  группы  батарей);
Защита  от  короткого  замыкания:  да;
Рабочая  температура:  -40-+  85C;
Условия  хранения:  -40-+  125C.
(3)  инструкция  по  эксплуатации:
Три  сценария  использования

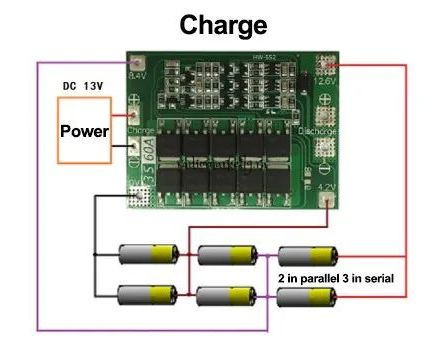

А.  Зарядка  (защита  от  перезарядки)
(1)  Во-первых,  проводка  должна  быть  строго  в  соответствии  с  рисунком  выше.  Используйте  хорошие  провода  и  хороший  контакт
Хорошо,  потому  что  даже  небольшое  сопротивление  вызовет  большой  ток.
Падение  давления  и  выделяют  много  тепла,  что  влияет  на  производительность  платы.
(2)  подключите  источник  питания  13  В  к  зарядному  концу  платы  и  начните  зарядку.
(3)  плата  определит  общее  последовательное  напряжение  трех  групп  батарей.  Когда  напряжение  достигнет  12,8  V,  плата  будет
Выключите  цепь  зарядки  аккумулятора,  это  защита  от  перезарядки
(4)  Когда  напряжение  аккумуляторной  батареи  падает  ниже  12,3  V,  контакты  защиты  от  перезарядки  и  плата  снова  открываются
Цепь  зарядки  аккумулятора  перегружена.
(5)  если  плата  включает  защиту  от  перегрузки  по  току/короткого  замыкания  по  какой-либо  причине  во  время  зарядки,  вы
Чтобы  удалить  соединение  на  стороне  нагрузки,  а  затем  выключить  питание  и  перезапустить,  вы  можете  отменить  защиту  от  перегрузки  по  току.


Вы  также  можете  отключить  нагрузку,  подождать  несколько  секунд,  и  защита  от  перегрузки  по  току  автоматически  отменится.

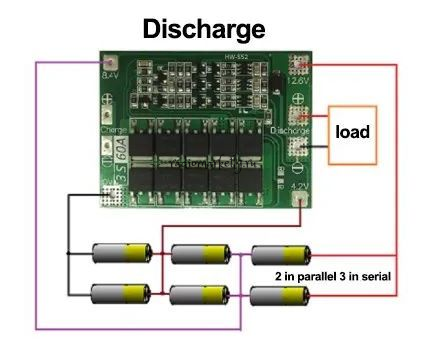

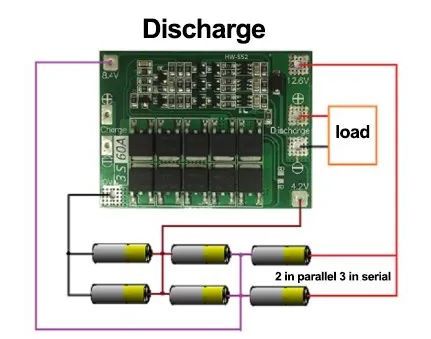

Б.  Разряд  (защита  от  переразряда)
(1)  проводку  необходимо  выполнять  строго  в  соответствии  с  рисунком  выше.  Используйте  хорошие  провода  и  хороший  контакт,  потому  что
Даже  если  сопротивление  не  слишком  велико,  когда  большой  ток  течет,  это  вызовет  большое  падение  напряжения,  и
Выделяет  много  тепла,  что  влияет  на  производительность  платы.
(2)  Включите  нагрузку,  и  литиевая  аккумуляторная  батарея  подает  питание  на  нагрузку  через  плату.  С  хорошим  рассеиванием  тепла  плата  может
Выдерживает  постоянный  ток  40А,  если  рассеивание  тепла  очень  хорошее,  даже  до  60А.
(3)  во  время  процесса  разрядки,  когда  обнаруживается,  что  напряжение  определенной  группы  батарей  падает  до  предела  напряжения  чрезмерной  разрядки,  плата
Включите  защиту  от  переразряда  и  выключите  разряд.  Обратите  внимание,  что  напряжение  аккумулятора  обнаружено  во  время  разряда  платы
Будет  ниже,  чем  при  измерении  напряжения  на  батарее  мультиметром,  что  вызвано  проводами  и  батареей
,  Поэтому  после  включения  защиты  от  чрезмерной  разрядки  вы  используете  Вольтметр  для  измерения  напряжения  на  батарее,  которое  часто  выше,  чем
2,4  V.  Кроме  того,  клемма  «0v»  на  плате  и  Непрямая  линия  аккумулятора  не  подходят,  что  приведет  к  переразряду.
Напряжение  защиты  выше  2,4  V.
(4)  когда  напряжение  батареи  поднимается  выше  3  В,  защита  от  переразряда  срабатывает.  Если  защита  от  чрезмерной  разрядки  недоступна
Кроме  того,  нагрузка  может  быть  отключена,  и  защита  от  чрезмерной  разрядки  будет  освобождена.


C.  Защита  от  перегрузки  по  току.
Когда  ток  слишком  велик,  плата  включает  защиту  от  перегрузки  по  току,  линейное  соединение  отключено,  а  Зарядка  или
Разрядка.
Условия  успешного  запуска  электродрели:
(1)  ток  разряда  батареи  должен  достигать  минимального  пускового  тока  электродрели;
(2)  соединение  между  блоком  батарей  и  доской  защиты  должно  быть  как  можно  короче,  а  сердечник  провода  должен  быть  как  можно  толще;
(3)  Другие  условия  содержатся  и  дополняются  отдельно.
Функциональная  схема:
